Использование#

1. Установка#

Инструкция по развертыванию плагина ВМ для Astra Linux

2. Начало работы#

2.1. Управление виртуальными машинами#

Для начала работы с плагином, необходимо произвести установку сборочной виртуальной машины, которая будет заниматься сборкой проектов под различные платформы. Для этого перейдите во вкладку Инструменты ‣ Параметры (для версии QtCreator 6.0.2) или Правка ‣ Параметры ‣ Astra VM (для версии QtCreator 13+). Вы увидите панель параметров. Выберите в меню слева вкладку «ВМ Астра».

../../../_images/plugin_1.png

Рисунок 1 - Меню параметров, вкладка ВМ Астра#

Эта панель позволяет управлять виртуальными машинами, которые вы можете установить и использовать. По умолчанию она будет пустой, для её заполнения необходимо перейти во вкладку «Общие настройки» и в поле «URL файлового сервера» ввести корректный адрес вашего файлового сервера, содержащего виртуальные машины. В данном случае, файловой сервер установлен локально (адрес localhost).

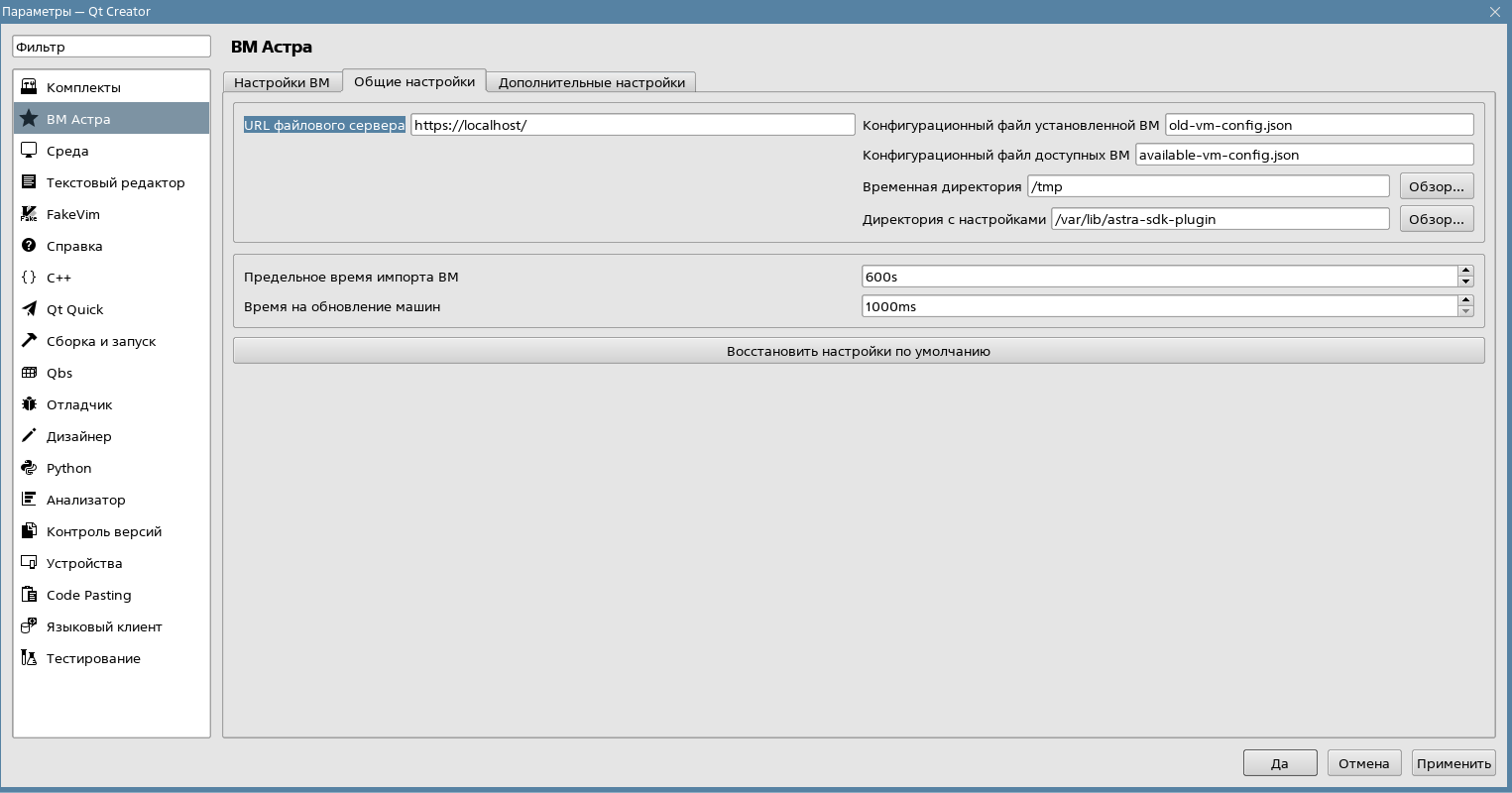

../../../_images/plugin_2.png

Рисунок 2 - Вкладка «Общие настройки»#

После заполнения данного поля вернитесь на вкладку «Настройки ВМ» и нажмите кнопку Обновить plugin_3. Вы должны увидеть список всех ВМ, доступных на сервере.

Значения всех кнопок представлены в таблице.

Иконка

Название

Действие

Примечание

plugin_3

Обновить

Скачивает с сервера актуальные данные о доступных виртуальных машинах.

plugin_4

Скачать

Скачивает, распаковывает и устанавливает

Требует достаточного количества места на диске

plugin_5

Отменить скачивание

Отменяет активное скачивание и распаковку

Отмена может занять некоторое время в ряде случаев

plugin_6

Запустить

Запускает виртуальную машину

plugin_7

Удалить

Удаляет виртуальную машину

plugin_8

Остановить

Выключает виртуальную машину

plugin_9

Консоль

Открывает консоль в виртуальную машину

Для сборочных ВМ дает несколько вариантов консолей

plugin_10

Информация

Открывает окно дополнительной информации о виртуальной машине

plugin_11

С оздать/обновить комплект

Создает или обновляет комплект (Kit) и устройство (Device), ассоциированные с виртуальной машиной

Таблица 1. Описание кнопок меню «Настройки ВМ»

Для использования плагина необходимо установить как минимум две виртуальные машины: одну сборочную (см. колонку Статус на Рисуноке 1) и одну машину для развертывания (не сборочную). Для установки, выберите машину в таблице и нажмите кнопку Скачать. Можно поставить в очередь скачивания несколько машин одновременно, но скачиваться они будут по очереди. Прогресс скачивания и установки машин можно увидеть в правом нижнем углу QtCreator.

../../../_images/plugin_12.png

Рисунок 3 - Индикатор прогресса скачивания#

После установки любой машины для развертывания будет автоматически добавлено устройство с её параметрами (можно посмотреть во вкладке «Устройства» слева, Рисунок 4) и комплект для развертывания на неё (можно посмотреть во вкладке «Комплекты» слева, Рисунок 5).

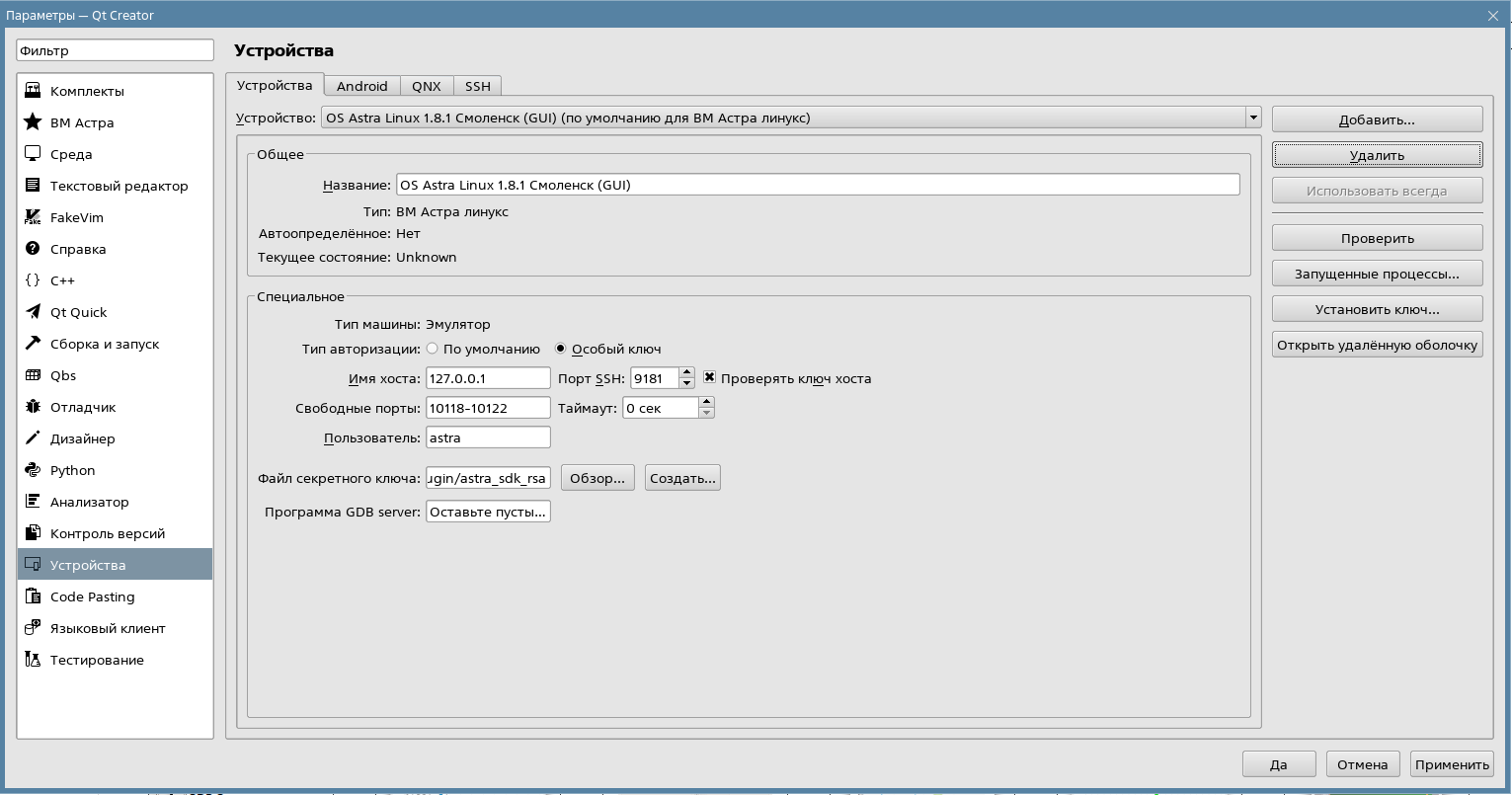

../../../_images/plugin_13.png

Рисунок 4 - Вкладка «Устройства» с выбранным устройством, соответствующим виртуальной машине с ОС Астра линукс версии 1.8.1 с графическим интерфейсом.#

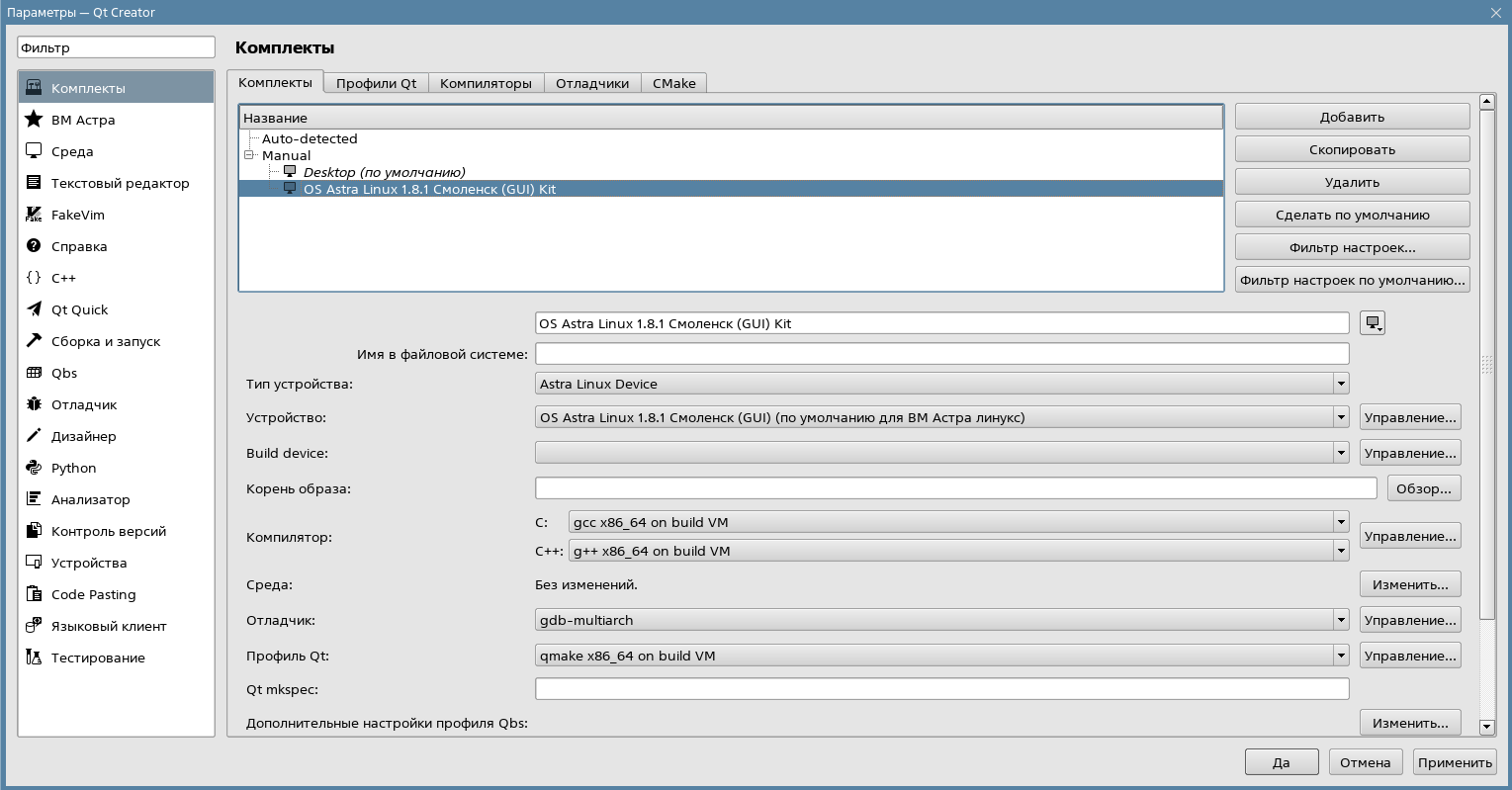

../../../_images/plugin_14.png

Рисунок 5 - Вкладка «Комплекты» с выбранным комплектом, соответствующим виртуальной машине с ОС Астра линукс версии 1.8.1 с графическим интерфейсом#

После установки виртуальных машин, плагин готов к применению.

2.2. Пример применения#

2.2.1. Открытие проекта примера#

Применение плагина будет рассмотрено на примере развертывания простого графического приложения на виртуальную машину с ОС Astra Linux 1.8.1, с менеджером виртуальных машин VirtualBox. Предполагается, что перед развертывания была проведена установка плагина и установка сборочной ВМ и виртуальной машины развертывания согласно п.2.1.

Для начала, необходимо открыть проект в QtCreator. Для этого надо выбрать пункт Файл ‣ Открыть файл или проек из верхнего меню. Если проект ранее не был открыт с каким-либо комплектом, то вы увидите экран выбора комплекта (Рисунок 6).

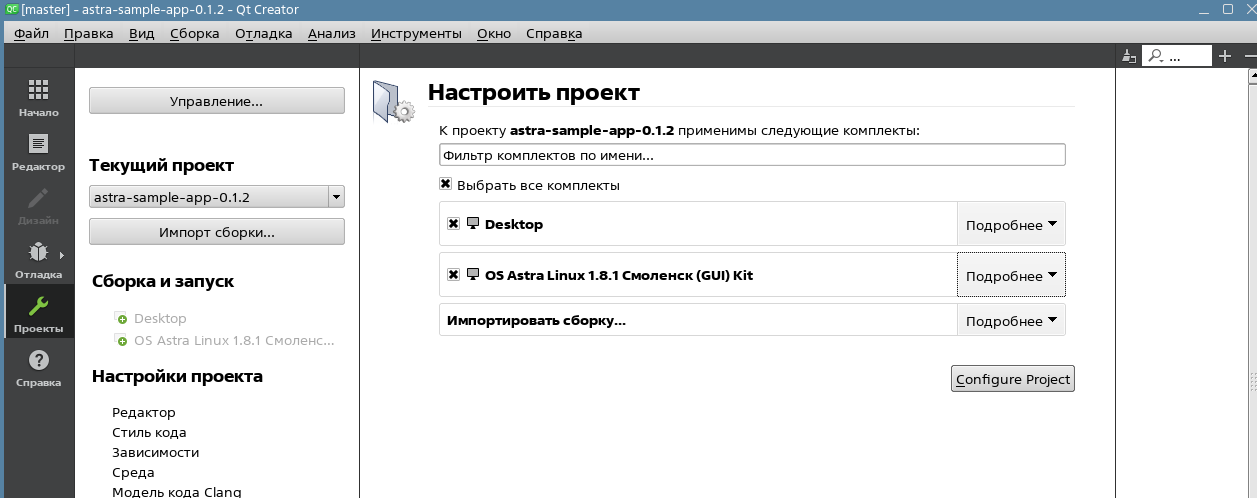

../../../_images/plugin_15.png

Рисунок 6 - Меню настройки проекта, выбор комплекта#

В данном меню следует выбрать комплект, соответствующий скачанной виртуальной машине, на которую планируется развертывание и сборка и нажать Configure Project.

Если же проект открывался ранее, то данное меню отображаться не будет. Для управления комплектами необходимо на панели слева выбрать пункт Проекты и далее в меню Сборка и запуск нажать дважды на комплект, соответствующий скачанной виртуальной машине. Это применит комплект, для переключения на него, надо кликнуть на него дважды еще раз. Примененный и активный комплект будет выделен жирным черным шрифтом и будет доступно конфигурирование его этапов сборки и запуска. (Рисунок 7)

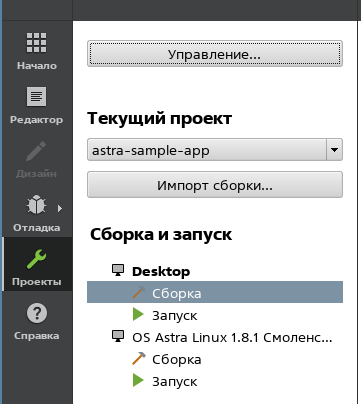

../../../_images/plugin_16.png

Рисунок 7 - Примененный и активный комплект, ассоциированный с ВМ#

После активации комплекта, программа готова для компиляции под целевую платформу Astra Linux и запуска.

2.2.2. Сборка, запуск и отладка#

Сборка, запуск и отладка выполняются аналогично использованию QtCreator без плагина.

Сборка будет происходить удаленно, на сборочной виртуальной машине. Если машина выключена при нажатии на кнопку Собрать проект plugin_17 (или сочетание клавиш Ctrl+B) на левой панели, она включится, проект будет собран и скопирован в сборочную директорию на хостовой машине.

Для запуска необходимо нажать на кнопку Запустить plugin_18 (или сочетание клавиш Ctrl+R) на левой панели. Запуск автоматически запустит сборку, после чего ВМ, на которой будет производиться развертывание, включится автоматически и на ней развернется и запустится приложение.

Для отладки необходимо нажать на кнопку Начать отладку plugin_19 (или клавишу F5) на левой панели. Запуск отладки автоматически запустит сборку, после чего ВМ, на которой будет производиться развертывание, включится автоматически и на ней развернется и запустится приложение в отладчике gdb-multiarch.

3. Примечания#

3.1. Корректная установка цели установки#

Для использования плагина с приложением, необходимо задать директории установки компонентов приложения, которые доступны для записи.

Для изменения директории установки в сборочных системах CMake и QMake на Linux, необходимо указать путь к целевой директории, путем конфигурации соответствующих параметров. В качестве примера, будет приведен вариант замены корня пути установки на /tmp.

Также, альтернативным вариантов решения данной проблемы является изменение прав директорий. Как получить доступ к пользователю с правами администратора (см. п. 3.2)

3.1.1. В cmake

В CMake для изменения директории установки используется переменная CMAKE_INSTALL_PREFIX. Для установки в директорию /tmp, данную переменную следует задать на этапе конфигурации сборки следующим образом:

set(CMAKE_INSTALL_PREFIX "/tmp" CACHE PATH "Installation Directory"
FORCE)

В данном примере значение переменной CMAKE_INSTALL_PREFIX устанавливается в /tmp. Это означает, что все компоненты, которые будут устанавливаться, попадут в соответствующие поддиректории внутри /tmp (например, бинарные файлы — в /tmp/bin).

3.1.2. В qmake

Для изменения директории установки в QMake, можно использовать переменную target.path в .pro файле:

TARGET = <Название исполняемого файла>
target.path = /tmp
INSTALLS += target

Переменная target.path определяет директорию, в которую будет установлен исполняемый файл. В данном примере установка будет произведена в директорию /tmp, с созданием соответствующих поддиректорий, если это необходимо.

3.2. Установка необходимых библиотек#

В случае возникновения установки необходимых для сборки и/или запуска приложения дополнительных библиотек на виртуальные машины, сделать это можно с использованием функции кнопки Начать отладку «Консоль» панели «Настройки ВМ» (ссылка).

Если необходимо установить дополнительные библиотеки, пакеты и т.п. на сборочную виртуальную машину, необходимо перейти в панель Инструменты ‣ Параметры ‣ ВМ Астра ‣ Настройки ВМ, выбрать сборочную виртуальную машину, запустить её кнопкой Запустить plugin_6, а затем нажать на кнопку Консоль. В выпадающем меню выбрать «Системная консоль» plugin_9 для управления окружением для сборки под платформу amd64 (x86_64) и «Консоль chroot ARM» для управления окружением для сборки под платформу arm64.

Если необходимо установить дополнительные библиотеки, пакеты и т.п. на виртуальную машину развертывания, действия аналогичны, кроме того, что выпадающего меню не будет, а сразу будет открыта системная консоль.

В результате данных действий, будет открыта консоль с доступом к администрированию соответствующих систем, в которой можно установить необходимые пакеты, библиотеки и т.п. необходимые компоненты.
